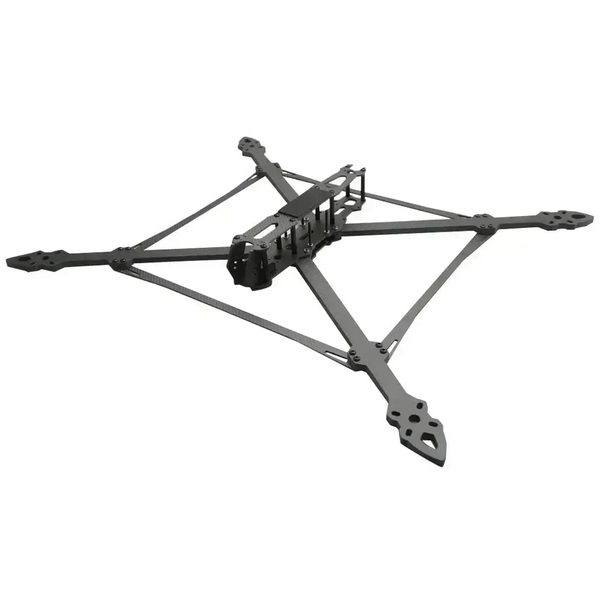

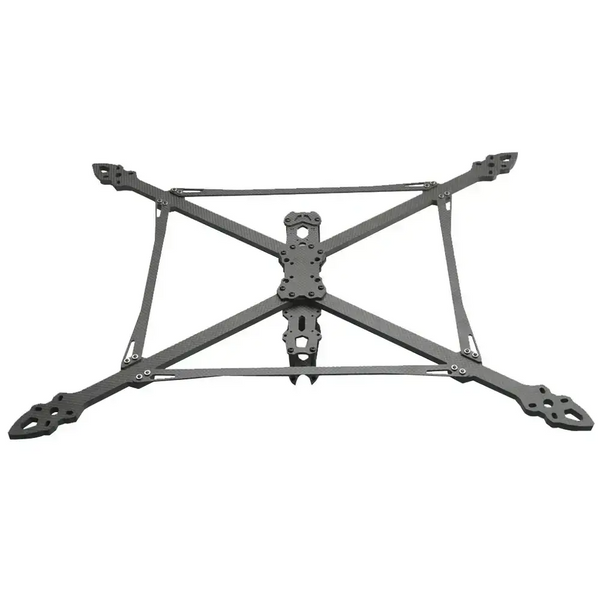

Карбонова рама Mark4 13" v2 — це полегшена несуча платформа з колісною базою 539 мм, розроблена для побудови важких апаратів. Конструкція виконана за схемою H-типу із застосуванням міцного 3K-карбону, що гарантує високу жорсткість на скручування та мінімальний дефлекс під час польоту з корисним навантаженням.
Геометрія виробу розрахована на встановлення 13-дюймових пропелерів і потужних безколекторних двигунів із силовими стеками високого струму. Продумана система кріпильних отворів спрощує компонування електронних модулів, польотних контролерів і курсових камер.
🫡 Ми — команда ветеранів
Ми розглядаємо Карбонову раму Mark4 13" v2 як надійний та перевірений фундамент для складання великогабаритних апаратів спецпризначення. Посилені промені завтовшки 8 мм здатні витримувати інтенсивні польотні навантаження та жорсткі посадки, а вага структури у 370 грамів дозволяє зберегти корисну вантажопідйомність апарата для акумуляторних збірок великої ємності та спеціального обладнання.
Завдяки універсальним монтажним розмірам під електронні плати ця модель суттєво спрощує збирання та технічне обслуговування апарата в польових умовах. Конструктивні зміни другої версії серії покращили розподіл маси та стійкість апарата в польоті.
⚙️ ТТХ
| Параметр | Значення |
| Модель | Карбонова рама Mark4 13" v2 |
| Форм-фактор | H-подібний (Positive H) |
| Колісна база | 539 мм |
| Матеріал | Вуглецеве волокно 3K |
| Товщина променів | 8 мм |
| Товщина нижньої пластини | 3 мм |
| Товщина середньої пластини | 3 мм |
| Товщина верхньої пластини | 2 мм |
| Кріплення двигунів | 25×25 мм / 30×30 мм |
| Монтаж польотного контролера | 20×20 мм / 30,5×30,5 мм |
| Посадкове місце камери | 19 мм (Micro) |
| Вага | 370 г |
Коментар / коментарі
Ключова перевага Карбонової рами Mark4 13" v2 — збалансоване поєднання жорсткості та маси. Завдяки використанню карбонових променів завтовшки 8 мм конструкція мінімізує структурні вібрації від високооборотних силових установок, що покращує роботу гіроскопів польотного контролера та стабільність утримування курсу.
Сумісність із двома основними стандартами монтажу плат (20×20 мм та 30,5×30,5 мм) дає змогу гнучко підбирати компоненти живлення та зв'язку під конкретні завдання. Розміри внутрішнього відсіку дають змогу вільно розміщувати габаритні відеопередавачі, приймачі керування та силову проводку без ризику перетирання про елементи каркаса.
